| Item | Categoria | Parâmetros técnicos |
| 1 | Parâmetros básicos |
|
| 1.1 | Peso do equipamento (kg) | 10000 |

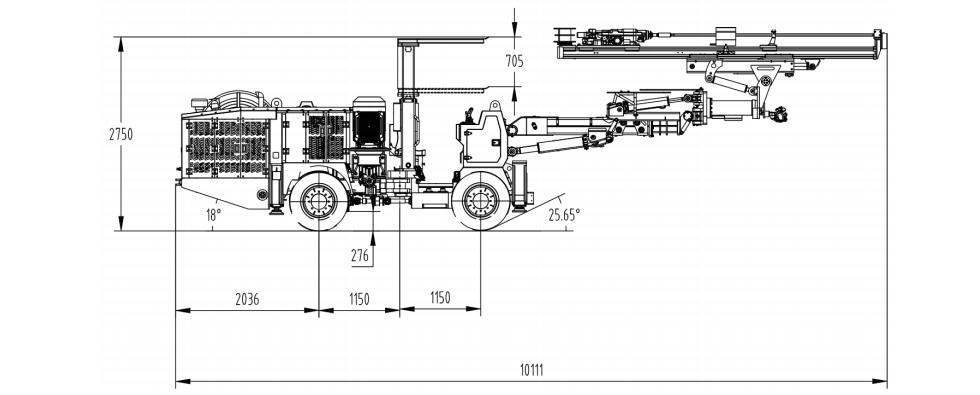

| 1.2 | Dimensões (mm) l x w x h | 10111 × 1520/1320 × 2750 (2045) |
| 1.3 | Faixa de operação máxima (largura x altura, mm) | 5697 × 5400 (altura máxima 6092) |

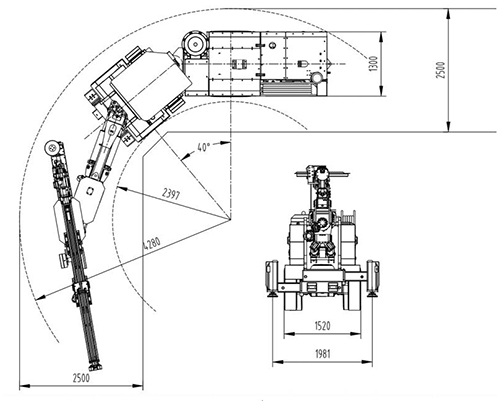

| 1.4 | Raio de giro (mm) | 2397/4280 |
| 1.5 | Área de cobertura máxima (㎡) | 30 |
| 1.6 | Largura do corredor (M) | 2.5x2.5 |
| 2 | Configuração do equipamento |
|
| 2.1 | Broca de rocha | Modelo | PD380 padrão (opcional) |
| Marca | Fabricante conhecido |
| Pressão do sistema (bar) | 200 |
| Power de impacto (KW) | 20 |
| Energia de Impacto (Hz) | 380 |
| Torque de rotação máxima (n · m) | 820 |
| Velocidade de rotação (r/min) | 220 |
| Consumo de ar de lubrificação (a 3bar) (l/s) | 3.3 |
| Consumo de água (l/min) | 30-50 |
| Diâmetro de perfuração (mm) | φ45-a1115 |
| 2.2 | Braço de perfuração | Tiro de compensação do propulsor (mm) | 1500 |
| Manutenção paralela durante todo o processo | Sim |
| Área de cobertura (㎡) | 24 |
| Largura/altura da cobertura (mm) | 5025/5000 |
| Ângulo de elevação do boom | -43 ° ~ +52 ° |
| Ângulo de balanço da lança | ± 30 ° |
| 2.3 | Feixe de propulsão | Comprimento total do feixe de propulsão (mm) | 4740 (padrão)/5400 |
| Força de propulsão máxima (KN) | 15 |
| Comprimento da haste de perfuração (mm) | 3090 (padrão)/3700 |
| Profundidade de perfuração por push (mm) | 2830 (padrão)/3440 |
| Ângulo de flip | ± 180 ° |
| Ângulo de inclinação | -3 ° ~ +90 ° |
| 2.4 | Chassis | Graduação (°) | 20 |
| Motor | Fabricante | Yuchai |
| Power (KW) | 55.8 |
| Torque máximo | 310NM/1600RPM |
| Padrões de emissão e ruído | Nacional IV (Euro IV) |
| Sistema de transmissão | Tração nas quatro rodas |
| Velocidade de viagem (km/h) | 0 ~ 15 |
| Liberação do solo (mm) | 220 |
| Sistema de direção | Direção articulada |
| Ângulo de direção (°) | ± 40 |
| Distância entre eixos (mm) | 2300 |
| 2.5 | Sistema hidráulico de perfuração | Método de controle hidráulico | Controle manual da válvula |
| Energia motora (KW) | 55 |
| Capacidade do tanque de óleo hidráulico (L) | 180 |
| Óleo de pressão e precisão do óleo de retorno (μM) | 10 |
| 2.6 | Sistema de água | Energia da bomba de água (kW) | 3 |
| Deslocamento nominal (l/min) | 52 (12Bar) |
| Pressão da saída de água (barra) | 12 |
| Pressão mínima de entrada de água (barra) | 2 |
| 2.7 | Sistema elétrico | Principal fabricante de componentes elétricos | ABB |
| Tensão (v)/frequência (Hz) | 380/50 |
| Método de partida | Star Delta |
| Função do sistema de proteção de segurança | Proteção de vazamento, proteção contra sobrecarga, proteção de curto -circuito |
