ACFM de um compressor de ar: pés cúbicos reais por minuto

Pés Cúbicos Reais por Minuto (ACFM) é uma unidade de medida para a vazão volumétrica de ar ou gás sob condições operacionais reais, incluindo os efeitos da pressão, temperatura e umidade.

Ao contrário das taxas de fluxo teóricas ou padrão (como SCFM ou CFM), o ACFM reflete as verdadeiras condições de fluxo e é fundamental para uma avaliação precisa do desempenho em vários setores.

Este blog explora a definição de ACFM, os principais fatores de influência como pressão, temperatura e umidade, sua importância em setores como HVAC e geração de energia e dicas para medição e otimização precisas.

O que é ACFM

ACFM quantifica a quantidade de gás ou ar que flui através de um sistema por minuto, com base em:

• Pressão Real: A pressão real de operação do sistema (incluindo pressão atmosférica e manométrica).

• Temperatura real: A temperatura atual do gás ou do ar durante a operação.

• Umidade real: O teor de umidade do ar, que afeta sua densidade e características de fluxo.

Por que ACFM é importante

1. Avaliação de desempenho precisa:
   ACFM é essencial para avaliar o desempenho real de compressores, sopradores ou sistemas HVAC. Ele leva em conta variáveis ​​operacionais que impactam significativamente o comportamento do sistema, fornecendo insights mais significativos do que SCFM ou CFM.

2. Otimização de Processos Industriais:
   A utilização do ACFM garante que o equipamento seja dimensionado e calibrado corretamente para atender às demandas específicas do sistema, melhorando a confiabilidade e a eficiência.

3. Eficiência Energética:
   Compreender as taxas de fluxo reais ajuda a evitar projetos excessivos ou desempenho insuficiente, reduzindo os custos de energia e melhorando a sustentabilidade.

O que afetará o ACFM?

1. Pressão operacional

• Pressão Absoluta: ACFM muda com a pressão operacional do sistema, que é a soma da pressão manométrica e da pressão atmosférica.

• Em pressões mais altas, as moléculas de gás são comprimidas, reduzindo o volume (menor ACFM para a mesma massa de gás).

• Em pressões mais baixas, o gás se expande, aumentando o ACFM.

• Quedas de pressão: Qualquer queda na pressão causada por restrições no sistema (por exemplo, filtros, válvulas ou tubulações) aumentará a exigência do ACFM para manter o fluxo nas condições a jusante.

2. Temperatura operacional

• O volume de gás se expande com o aumento da temperatura e se contrai com a diminuição da temperatura, afetando diretamente o ACFM.

• Temperaturas mais altas: Causa expansão do gás, levando a um ACFM mais alto.

• Temperaturas mais baixas: Comprime o gás, resultando em um ACFM mais baixo.

• Fontes de calor: Equipamentos como compressores podem adicionar calor ao sistema, impactando a vazão.

3. Umidade e teor de umidade

• Ar úmido: Contém vapor de água, que é menos denso que o ar seco. À medida que a umidade aumenta, a densidade geral do ar diminui, causando um aumento no ACFM para o mesmo fluxo de massa.

• Ar seco: Mais denso que o ar úmido, então o ACFM será menor.

• O impacto é especialmente significativo em aplicações que envolvem grandes variações de temperatura ou ambientes úmidos.

4. Altitude

• Pressão atmosférica: Diminui com a altitude, reduzindo a densidade do ar ou gás.

• Em altitudes mais elevadas, o ACFM é maior porque o gás se expande mais devido à menor pressão atmosférica.

• Ao nível do mar, a pressão atmosférica é mais elevada, resultando num ACFM mais baixo.

5. Tipo de gás ou composição da mistura

• Diferentes gases têm diferentes pesos moleculares e densidades, o que afeta suas características de compressibilidade e expansão.

• Por exemplo, o hélio se expande mais significativamente que o ar em condições semelhantes, levando a um ACFM mais elevado.

6. Resistência ao fluxo no sistema

• Componentes como filtros, válvulas, curvas ou tubulações longas introduzem perdas de pressão, que podem impactar a pressão operacional e afetar indiretamente o ACFM.

• Filtros entupidos ou incrustações: Aumenta a resistência, exigindo ACFM mais alto para atingir a mesma saída.

7. Efeitos de Compressibilidade

• Para sistemas de alta pressão, a compressibilidade do gás (o quanto ele se desvia do comportamento ideal do gás) torna-se um fator significativo. Gases reais podem exigir correções adicionais para determinar com precisão o ACFM.

8. Características do Equipamento

• Eficiência do compressor ou soprador: afeta o quão bem o equipamento pode comprimir ou mover o gás em condições reais.

• Adição de Calor por Compressores: Os compressores podem aumentar a temperatura do gás, fazendo com que o gás se expanda e afetando o ACFM.

9. Vazamentos no sistema

• Vazamentos causam requisitos de fluxo adicionais para manter a saída desejada a jusante, aumentando o ACFM necessário.

10. Condições Ambientais Ambientais

• Mudanças sazonais e geográficas de temperatura, pressão e umidade podem influenciar o ACFM.

• Por exemplo, um sistema projetado para condições de inverno pode apresentar um ACFM diferente no verão devido a temperaturas ambientes e umidade mais altas.

Resumo dos fatores de influência

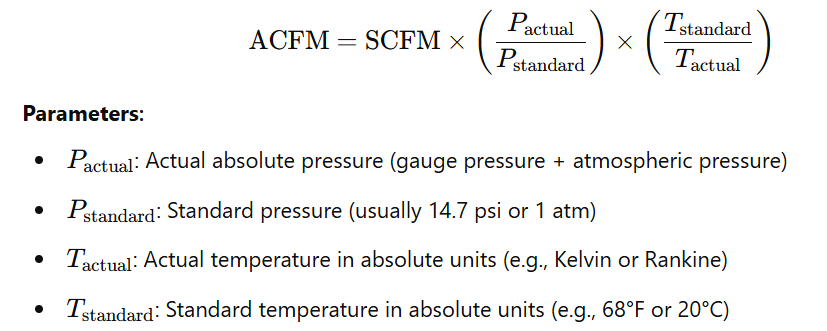

Como calcular ACFM

A fórmula para converter SCFM (taxa de vazão em condições padrão) em ACFM é:

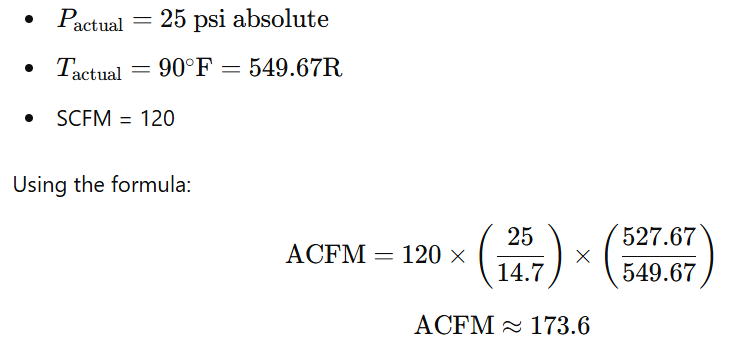

Exemplo de estudo de caso

Um compressor de gás está sendo avaliado para uma plataforma offshore onde:

Isto indica que o compressor deve suportar uma vazão de aproximadamente 173,6 ACFM sob as condições reais da plataforma, significativamente superior à sua classificação SCFM devido à pressão elevada.

Aplicações do ACFM nas Indústrias

1. Sistemas de Ar Comprimido:

ACFM é amplamente utilizado para avaliar e otimizar o desempenho do compressor. Ele garante:

• O compressor pode atender à demanda real em diferentes condições ambientais.

• Evitar desperdício de energia devido ao dimensionamento incorreto ou projeto excessivo do sistema.

2. HVAC (aquecimento, ventilação e ar condicionado):

Em sistemas HVAC, o ACFM ajuda em:

• Avaliar o fluxo de ar para manter a qualidade do ar interno e a regulação da temperatura.

• Garantir o dimensionamento adequado dos equipamentos para sistemas de ventilação em edifícios comerciais e industriais.

3. Processamento Químico:

Em fábricas de produtos químicos, o ACFM é fundamental para:

• Monitoramento de fluxos de gás em reatores ou separadores para manter a estabilidade do processo.

• Garantir o correto transporte de materiais em tubulações, principalmente de gases com propriedades sensíveis à temperatura.

4. Indústria de Petróleo e Gás:

ACFM é essencial para gerenciar fluxos de gás em sistemas de extração, transporte e processamento:

• Garantir que compressores e sopradores funcionem de forma eficaz sob condições de campo flutuantes.

• Monitoramento de gasodutos de gás natural onde as variações de pressão e temperatura afetam as vazões.

5. Geração de energia:

Em usinas de energia, o ACFM é usado para:

• Controlar misturas de ar e combustível em sistemas de combustão para eficiência ideal.

• Garantir o fluxo de ar adequado em sistemas de refrigeração ou entradas de turbinas.

6. Monitoramento Ambiental e Controle de Poluição:

ACFM é usado em sistemas de controle de poluição do ar para:

• Meça as taxas de fluxo de gases de escape em purificadores, filtros ou pilhas.

• Garanta a conformidade com as regulamentações ambientais quantificando com precisão as emissões.

Comparação com SCFM e CFM

Dicas para medição precisa e otimização de ACFM

1. Use instrumentos precisos

• Por que é importante: A medição precisa de ACFM depende de dados confiáveis ​​de pressão, temperatura e vazão. Instrumentos defeituosos ou não calibrados podem levar a erros significativos nos cálculos.

• Como implementar:

• Use medidores de vazão de alta qualidade (por exemplo, medidores de massa térmica ou de pressão diferencial) projetados para o tipo de gás e condições de vazão em seu sistema.

• Calibre regularmente esses instrumentos para garantir sua precisão. Os cronogramas de calibração devem estar alinhados com os padrões da indústria ou com as recomendações do fabricante.

2. Considere as condições reais

• Por que é importante: ACFM é altamente sensível a mudanças de pressão, temperatura e umidade. Não levar em conta essas condições produzirá medições de vazão imprecisas.

• Como implementar:

• Meça a pressão operacional (absoluta, incluindo pressão atmosférica e manométrica), temperatura e umidade no ponto de fluxo.

• Evite confiar em condições ambientais generalizadas, pois elas podem variar significativamente das condições reais.

3. Manutenção regular

• Por que é importante: Filtros sujos, tubos entupidos e componentes desgastados introduzem resistência no sistema, causando quedas de pressão que podem distorcer as medições ACFM.

• Como implementar:

• Desenvolva um cronograma de manutenção preventiva para inspecionar e limpar componentes críticos como filtros, válvulas e compressores.

• Identifique e corrija vazamentos imediatamente para evitar aumentos desnecessários nos requisitos de fluxo.

4. Otimize o design do sistema

• Por que é importante: O projeto inadequado do sistema, como tubulação subdimensionada ou curvas excessivas, cria resistência que afeta as taxas de fluxo e a eficiência, exigindo ACFM mais alto para atingir o mesmo resultado.

• Como implementar:

• Utilize tubos de tamanho adequado para minimizar as perdas de pressão.

• Reduza curvas ou acessórios desnecessários na tubulação para garantir um fluxo suave.

• Considere instalar retificadores de fluxo onde o fluxo turbulento afeta a precisão da medição.

5. Monitore as condições ambientais

• Por que é importante: Variações sazonais e geográficas de temperatura e umidade influenciam significativamente o ACFM. Por exemplo, temperaturas mais frias ou condições mais secas resultam em ar mais denso, afetando a vazão.

• Como implementar:

• Instale sensores para medir continuamente a temperatura e a umidade ambiente.

• Ajuste as configurações do equipamento ou recalcule o ACFM com base nos dados ambientais atuais, especialmente para sistemas externos.

6. Operadores de trem

• Por que é importante: Mesmo com sistemas avançados, o erro humano pode afetar a precisão do ACFM. Os operadores devem compreender como as condições do sistema e as configurações do equipamento afetam as taxas de fluxo.

• Como implementar:

• Fornecer treinamento sobre como medir e interpretar leituras ACFM.

• Ensine os operadores a reconhecer e resolver problemas comuns, como vazamentos no sistema, flutuações de pressão ou sensores com defeito.

• Incentive o monitoramento proativo das condições do sistema para detectar discrepâncias antecipadamente.

Conclusão

ACFM é uma métrica indispensável para medição de vazão no mundo real, oferecendo precisão e praticidade em uma ampla gama de indústrias. Sua capacidade de levar em conta as condições operacionais reais o torna superior ao SCFM e ao CFM em aplicações que exigem análise precisa de fluxo, otimização do sistema e eficiência energética.
