Como calcular o ponto de orvalho: fórmula e gráfico do ponto de orvalho

O que acontece quando o ar esfria e a umidade começa a se formar? É aqui que ponto de orvalho entra! Compreender o ponto de orvalho e usar um gráfico de ponto de orvalho é essencial para controlar a umidade em sistemas como compressores de ar. Garante que o equipamento funcione sem problemas, evita a corrosão e melhora a qualidade do produto.

O que é ponto de orvalho?

O ponto de orvalho é a temperatura na qual o ar fica saturado de umidade, fazendo com que o vapor d'água se condense em líquido. É um parâmetro crítico em muitos contextos industriais e ambientais, especialmente em sistemas de compressor de ar, onde é monitorado de perto para garantir o desempenho ideal e evitar problemas causados ​​pelo excesso de umidade.

Importância do ponto de orvalho em sistemas de compressores de ar

Em sistemas de compressores de ar, o ar comprimido é frequentemente usado em processos de fabricação, ferramentas pneumáticas e outras aplicações que requerem ar seco. No entanto, à medida que o ar é comprimido, o seu teor de humidade torna-se mais concentrado, conduzindo potencialmente à condensação. Gerenciar o ponto de orvalho é crucial por vários motivos:

1. Prevenção de danos ao equipamento

• A água condensada pode causar corrosão em tubulações e danificar equipamentos sensíveis, incluindo válvulas e atuadores.

• A umidade acumulada nas ferramentas pode reduzir sua vida útil e desempenho.

2. Garantindo a qualidade do produto

• Muitos processos industriais, como pintura ou produtos farmacêuticos, requerem ar extremamente seco. Altos pontos de orvalho podem causar defeitos, como bolhas em revestimentos ou contaminação em produtos médicos.

3. Evitando Congelamento em Ambientes Frios

• Em sistemas expostos a baixas temperaturas, a umidade pode congelar se o ponto de orvalho não for adequadamente controlado, causando bloqueios nas tubulações.

4. Reduzindo custos de manutenção

• O controle do ponto de orvalho minimiza a necessidade de manutenção e reparos frequentes causados ​​por problemas induzidos pela umidade.

Como o ponto de orvalho é controlado em compressores de ar

Para manter um ponto de orvalho específico, os sistemas de compressores de ar empregam vários métodos e equipamentos:

1. Secadores

• Secadores refrigerados: Adequado para atingir um ponto de orvalho entre 2°C e 7°C. Comum em aplicações de uso geral.

• Secadores dessecantes: Utilizado para atingir pontos de orvalho mais baixos (até -70°C), essenciais para processos que requerem ar extremamente seco.

2. Separadores de umidade

• Instalado para remover água líquida do ar comprimido antes que ela chegue ao equipamento a jusante.

3. Sistemas de Filtragem

• Os filtros removem partículas finas de umidade e óleo, secando ainda mais o ar.

4. Monitores de ponto de orvalho

• Os sensores medem e exibem continuamente o ponto de orvalho, permitindo ajustes em tempo real.

Como calcular o ponto de orvalho

1. Meça a umidade relativa e a temperatura

• Umidade Relativa (UR): Meça a porcentagem de vapor d'água no ar em relação à quantidade máxima que o ar pode reter em uma determinada temperatura.

• Temperatura (T): Meça a temperatura do ar em graus Celsius (°C) ou Fahrenheit (°F).

2. Use uma calculadora ou fórmula de ponto de orvalho

Existem duas abordagens comuns:

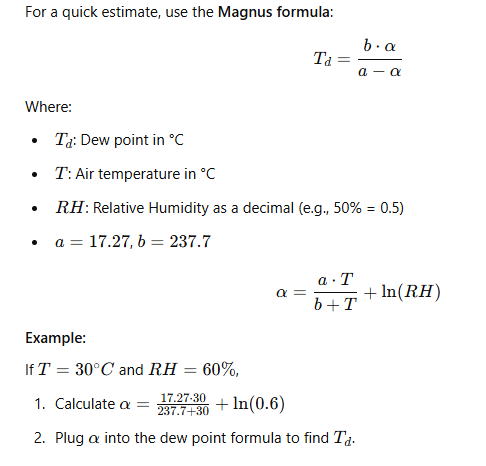

A. Fórmula de aproximação do ponto de orvalho

Aqui está uma tabela que mostra as temperaturas calculadas do ponto de orvalho (°C) para temperaturas do ar variando de -20°C a 30°C e níveis de umidade relativa de 30% a 90%.

De forma semelhante, podemos calcular o ponto de orvalho quando a temperatura é medida em Fahrenheit.

Aqui está o gráfico do ponto de orvalho para temperaturas que variam de 20°F a 120°F (em incrementos de 10°F) e níveis de umidade relativa de 30% a 90% (em incrementos de 5%):

B. Use um gráfico psicrométrico

1. Localize a temperatura do bulbo seco (temperatura ambiente) no eixo horizontal.

2. Encontre a curva de umidade relativa que corresponde à UR medida. 3. Rastreie para encontrar a temperatura do ponto de orvalho.

3. Ajuste para condições de ar comprimido

Num sistema de compressor de ar, o ar é comprimido, aumentando o ponto de orvalho devido à pressão mais elevada. Use a fórmula:

Onde está o aumento do ponto de orvalho devido à compressão, geralmente fornecido nas especificações do sistema.

4. Use sensores de ponto de orvalho (opcional)

Os sistemas avançados geralmente incluem um sensor de ponto de orvalho ou higrômetro que mede o ponto de orvalho diretamente sob condições de pressão específicas.

5. Correção para variáveis ​​específicas do sistema

• Se o seu sistema incluir um secador, o ponto de orvalho será menor.

• Use o ponto de orvalho corrigido com base no tipo de secador:

• Secador refrigerado: O ponto de orvalho é geralmente de 2 °C a 10 °C (35 °F a 50 °F).

• Secador dessecante: O ponto de orvalho pode ser tão baixo quanto -40°C (-40°F).

Seguindo estas etapas ou usando calculadoras on-line, você pode calcular ou estimar o ponto de orvalho em seu sistema de compressor de ar para operação eficiente e manutenção adequada.
