Compressores de Diafragma: Princípios de Funcionamento, Características, Vantagens e Aplicações

A Compressor de diafragma é a solução ideal para indústrias que exigem alta pureza, precisão e confiabilidade em seus sistemas de compressão de gás. Projetado para operar sem contaminação por óleo, garante que seus processos sejam limpos e eficientes.

Neste artigo, exploraremos os princípios de funcionamento dos compressores de diafragma, seus principais recursos, vantagens e as diversas aplicações que atendem. Também os compararemos com outros tipos de compressores, ajudando você a entender por que um compressor de diafragma pode ser a escolha perfeita para suas necessidades.

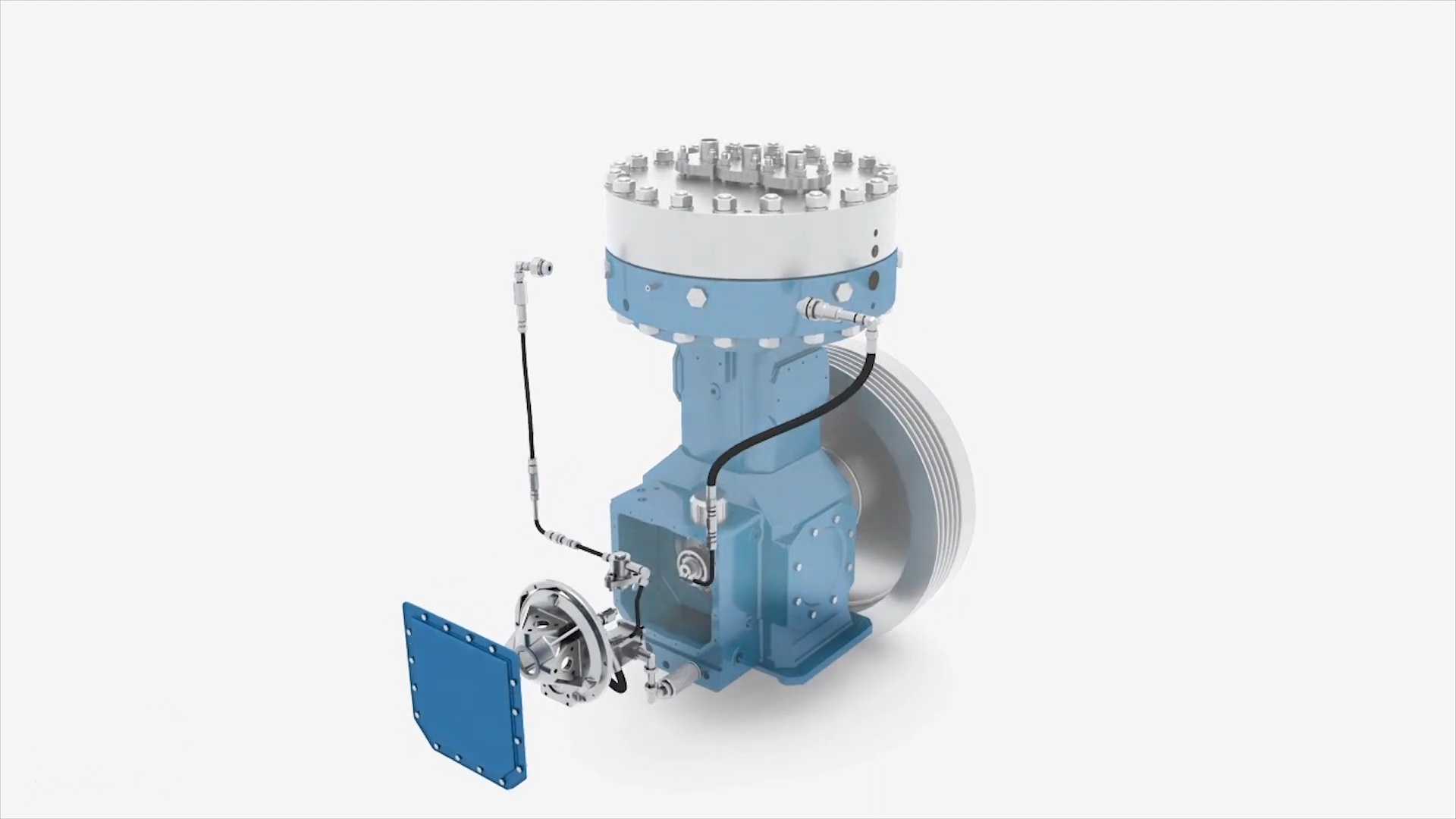

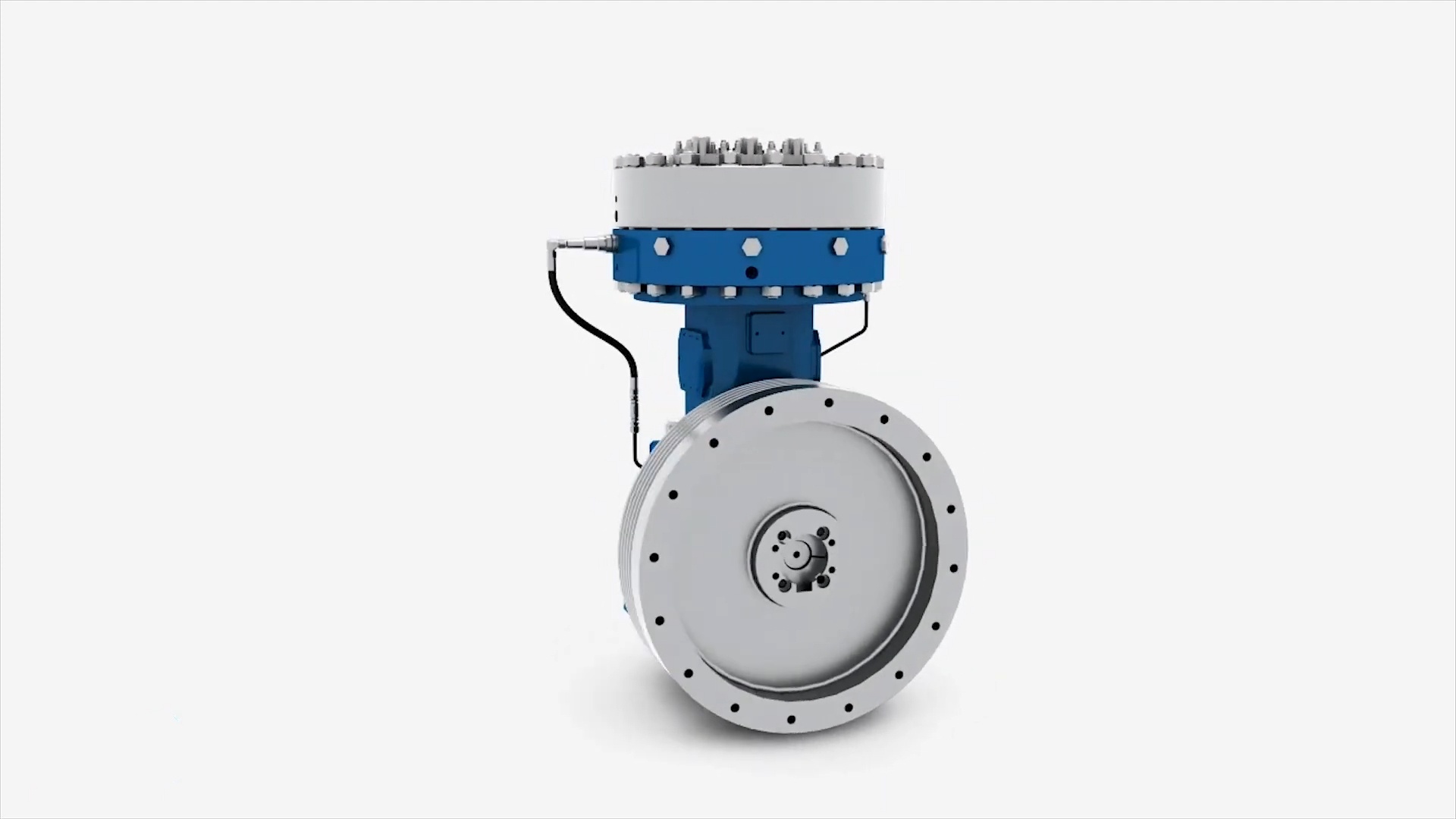

O que são compressores de diafragma

Um compressor de diafragma é um compressor de deslocamento positivo que comprime gases usando um diafragma flexível, que é acionado por um acionamento hidráulico ou mecânico. Ele isola o gás do mecanismo de acionamento, garantindo um processo de compressão estanque e livre de contaminação, tornando-o adequado para gases de alta pureza, perigosos ou reativos.

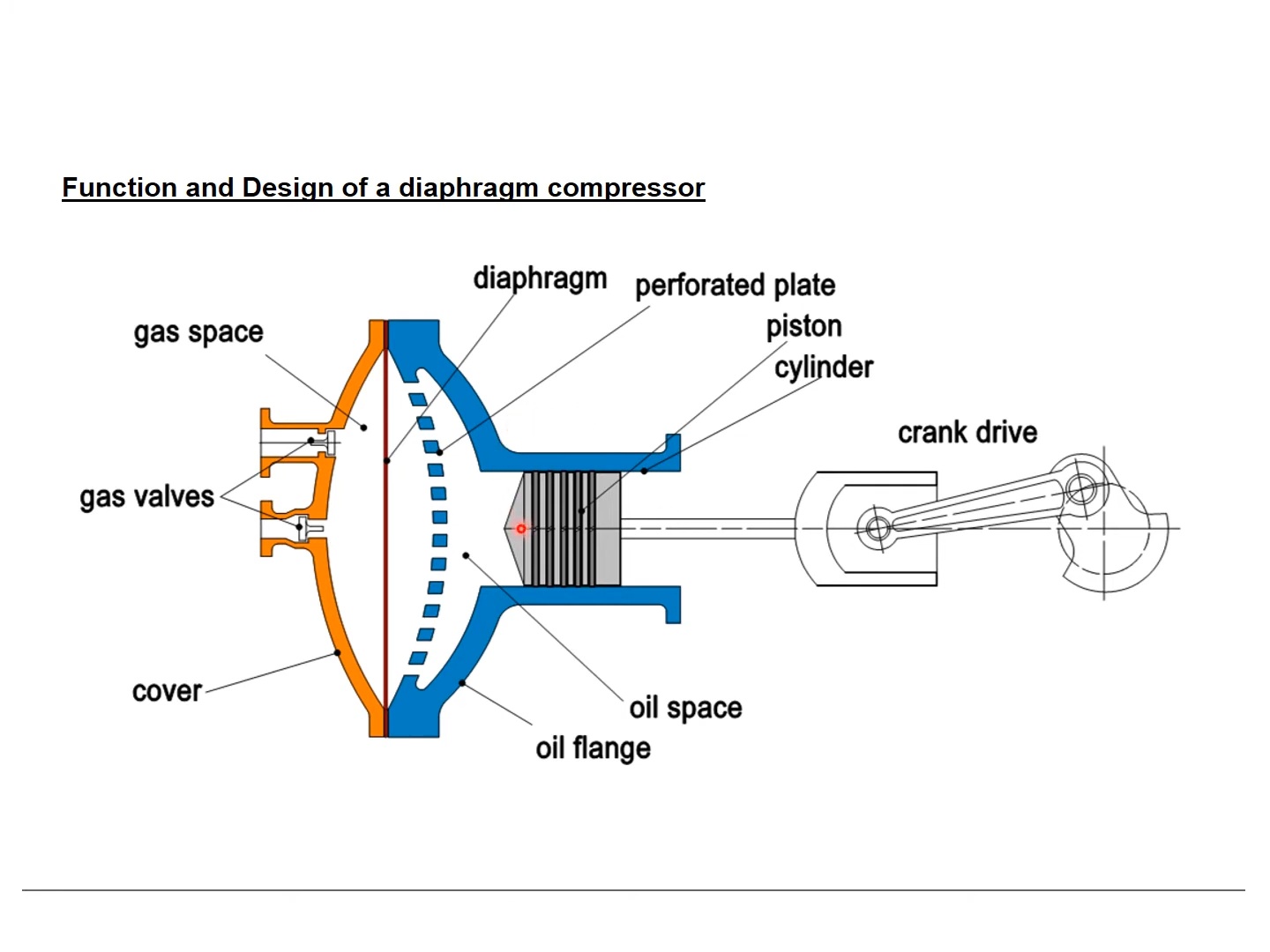

Princípio de funcionamento dos compressores de diafragma

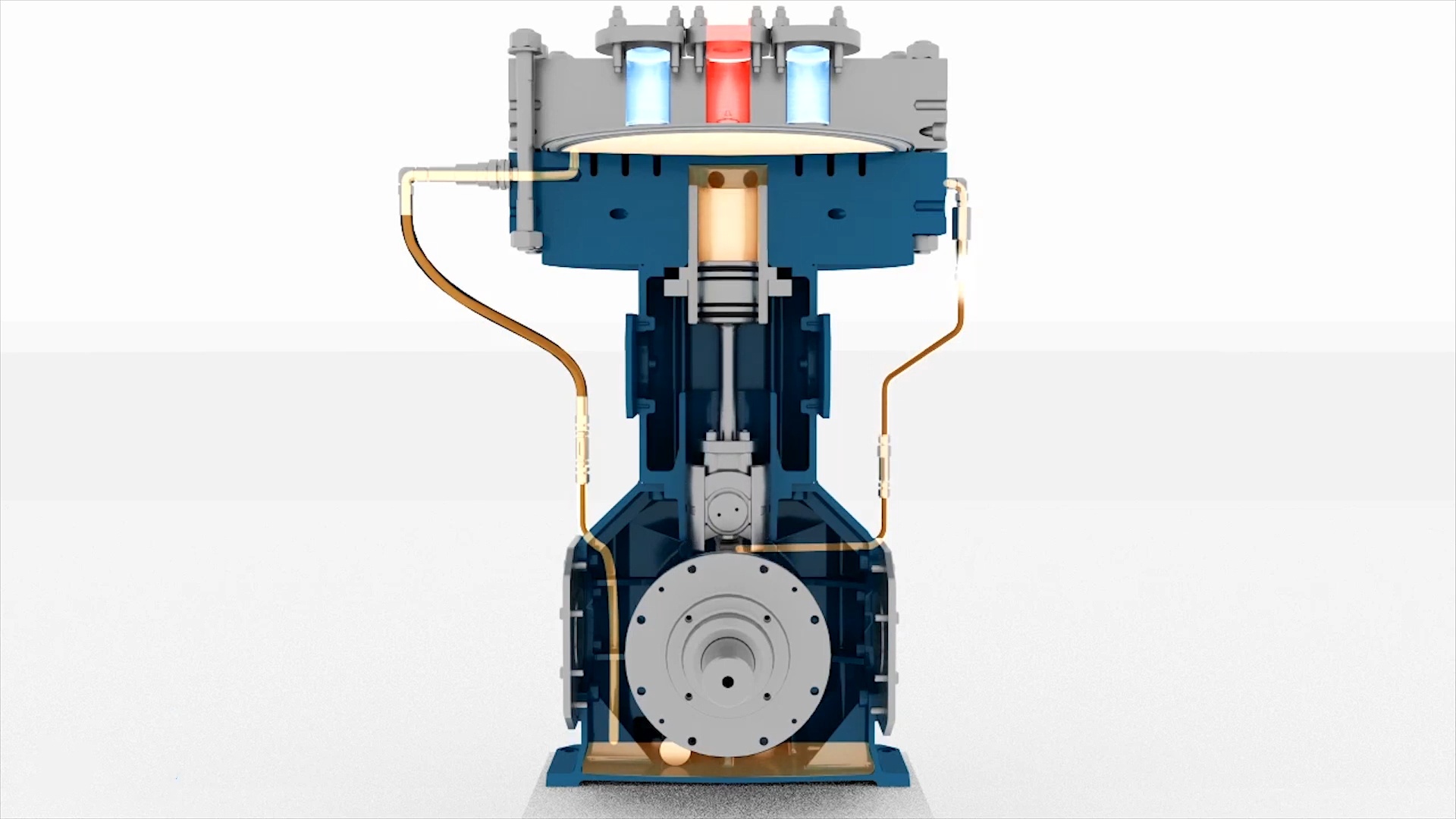

Um compressor de diafragma funciona usando um diafragma flexível para comprimir gás dentro de uma câmara selada. O diafragma é acionado por um sistema de acionamento hidráulico ou mecânico, garantindo que o gás permaneça isolado do mecanismo de acionamento.

1. Ingestão de gás

• A válvula de retenção abre para permitir que o gás entre na câmara de compressão à medida que o diafragma se move para fora, aumentando o volume da câmara.

2. Compressão

• O mecanismo de acionamento (fluido hidráulico ou pistão mecânico) empurra o diafragma para dentro, reduzindo o volume da câmara.

• O gás é comprimido à medida que o diafragma se aproxima das paredes da câmara.

• O diafragma flexível evita qualquer contato entre o gás e os componentes do acionamento, garantindo que não haja contaminação.

3. Descarga de gás

• Assim que o gás atingir a pressão desejada, outro válvula de retenção abre, permitindo que o gás comprimido saia da câmara.

4. Repita o ciclo

• O diafragma flexiona para fora quando o ciclo começa novamente, aspirando gás fresco.

Principais recursos em operação

• Vedação estanque: O diafragma cria uma vedação completa, evitando vazamento de gás.

• Movimento flexível: O diafragma flexiona, mas não desliza nem gira, reduzindo o desgaste.

• Válvulas de retenção: Estes garantem o fluxo unidirecional de gás durante a entrada e descarga.

Este mecanismo preciso torna os compressores de diafragma ideais para comprimir gases de alta pureza, perigosos ou sensíveis sem contaminação.

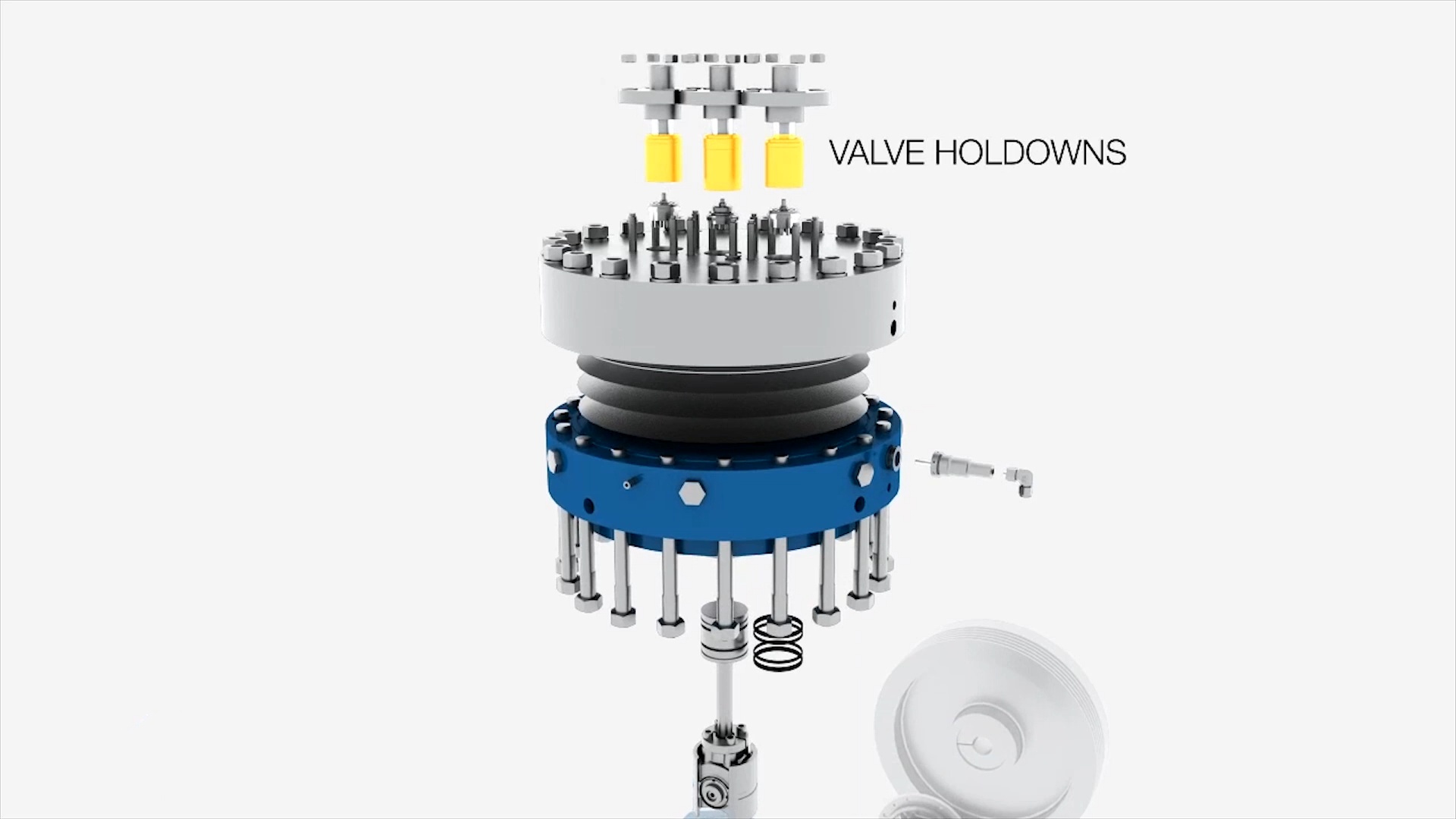

Principais componentes dos compressores de diafragma

1. Diafragma

• Descrição: O diafragma é o componente chave nos compressores de diafragma. É uma membrana flexível que se move para comprimir o gás dentro da câmara. Normalmente é feito de materiais como aço inoxidável, PTFE ou outros elastômeros, dependendo da aplicação.

• Função: O diafragma separa o gás do mecanismo de acionamento e é responsável tanto pela compressão quanto pela entrada do gás à medida que ele flexiona.

2. Câmara de Compressão

• Descrição: Esta é a área onde o gás é comprimido. A câmara de compressão abriga o diafragma e fornece espaço para entrada e descarga de gás. A câmara foi projetada para suportar altas pressões e garantir que o diafragma se mova suavemente.

• Função: A câmara de compressão facilita o processo de compressão à medida que o diafragma entra e sai, reduzindo o volume de gás durante o curso de compressão.

3. Mecanismo de acionamento

• Descrição: O mecanismo de acionamento pode ser hidráulico ou mecânico, dependendo do tipo de compressor de diafragma. Para sistemas hidráulicos, utiliza pressão de fluido para acionar o diafragma, enquanto sistemas mecânicos utilizam um virabrequim ou came excêntrico.

• Função: O mecanismo de acionamento proporciona o movimento necessário para movimentar o diafragma de forma controlada, acionando os processos de compressão e admissão.

4. Válvulas de retenção

• Descrição: As válvulas de retenção são válvulas unidirecionais localizadas nas portas de admissão e descarga da câmara de compressão. Essas válvulas permitem que o gás flua em apenas uma direção.

• Função: A válvula de retenção de admissão garante que o gás entre na câmara de compressão somente durante o curso de admissão, enquanto a válvula de retenção de descarga garante que o gás comprimido só saia durante o curso de descarga.

5. Válvula de alívio de pressão

• Descrição: Este componente de segurança é instalado para proteger o sistema contra condições de sobrepressão.

• Função: Libera gás automaticamente se a pressão dentro da câmara de compressão ultrapassar um limite predefinido, evitando danos ao compressor ou outro equipamento.

6. Estrutura e Carcaça

• Descrição: A estrutura e a carcaça fornecem suporte estrutural para o compressor e alojam os componentes internos como o diafragma, o mecanismo de acionamento e a câmara de compressão.

• Função: A estrutura garante que todos os componentes permaneçam alinhados durante a operação e fornece proteção aos mecanismos internos contra danos externos ou contaminação.

7. Biela ou Pistão Hidráulico

• Descrição: Em compressores mecânicos de diafragma, uma biela ou virabrequim transmite o movimento do motor para o diafragma. Nos compressores de diafragma hidráulicos, um pistão ou êmbolo hidráulico é usado para transferir a pressão do fluido para o diafragma.

• Função: Esses componentes convertem o movimento rotativo ou hidráulico em movimento linear para mover o diafragma.

8. Saída de descarga de gás

• Descrição: Esta é a porta através da qual o gás comprimido sai do compressor e entra na próxima parte do sistema.

• Função: A saída de descarga de gás garante que o gás comprimido seja transportado de forma eficiente e segura até o seu destino.

9. Entrada de Gás

• Descrição: A entrada de gás é o ponto de entrada do gás a ser comprimido.

• Função: Permite que o gás não comprimido entre na câmara de compressão durante o curso de admissão, onde será então comprimido pelo diafragma.

Vantagens dos compressores de diafragma

1. Design à prova de vazamentos

Os compressores de diafragma são conhecidos por suas câmaras de compressão completamente vedadas, garantindo que não haja vazamento de gás durante a operação. Esse recurso é fundamental no manuseio de gases perigosos, tóxicos ou inflamáveis, pois evita a contaminação ambiental e garante a segurança do operador. O gás é totalmente isolado do mecanismo de acionamento, tornando esses compressores ideais para aplicações sensíveis e de alta pureza.

2. Compressão sem óleo

Ao contrário de muitos compressores tradicionais, os compressores de diafragma não necessitam de óleo lubrificante na câmara de compressão. O diafragma flexível separa o gás de quaisquer fontes potenciais de contaminação. Isso garante que o gás de saída permaneça puro, tornando o compressor adequado para indústrias médicas, farmacêuticas e de semicondutores, onde a contaminação por óleo comprometeria a qualidade ou a segurança.

3. Altas taxas de compressão

Os compressores de diafragma podem atingir pressões extremamente altas, muitas vezes excedendo 1.000 bar (15.000 psi). Isto é conseguido sem comprometer a pureza ou integridade do gás. Essas capacidades de alta compressão são particularmente valiosas em aplicações industriais, como estações de abastecimento de hidrogênio ou processamento químico, onde níveis extremos de pressão são essenciais para operações eficientes.

4. Versatilidade de materiais

O diafragma e outros componentes de contato com o gás podem ser feitos de uma ampla variedade de materiais, como PTFE, aço inoxidável ou Inconel. Isso permite que o compressor lide com gases corrosivos, reativos ou de alta temperatura. Ao personalizar os materiais, os compressores de diafragma podem operar com segurança e eficiência em ambientes desafiadores, como fábricas de produtos químicos ou indústrias de petróleo e gás.

5. Segurança para Gases Perigosos

O design dos compressores de diafragma prioriza inerentemente a segurança, tornando-os ideais para a compressão de gases tóxicos ou inflamáveis ​​como hidrogênio, amônia ou cloro. A construção selada elimina o risco de vazamento de gás, enquanto a engenharia robusta garante um desempenho confiável sob condições de alta pressão. Isto torna os compressores de diafragma indispensáveis ​​em indústrias onde a segurança é fundamental.

Aplicações de Compressores de Diafragma

1. Produção e Distribuição de Gás Industrial

• Os compressores de diafragma são essenciais para comprimir e engarrafar gases como oxigênio, hélio, argônio e nitrogênio em plantas industriais de gás. Eles garantem uma compressão livre de contaminação, tornando os gases adequados para transporte, armazenamento e uso final em vários setores.

2. Compressão de Hidrogênio

• Amplamente utilizados na produção, armazenamento e estações de reabastecimento de hidrogênio, os compressores de diafragma podem lidar com altas pressões exigidas para sistemas de energia de hidrogênio, mantendo a pureza necessária para células de combustível e distribuição de energia.

3. Indústrias Químicas e Petroquímicas

• Esses compressores lidam com gases reativos e perigosos como cloro, amônia e sulfeto de hidrogênio na fabricação de produtos químicos. Sua operação à prova de vazamentos garante segurança e confiabilidade em ambientes de processamento com requisitos rigorosos.

4. Indústria Médica e de Saúde

• Usados ​​para comprimir gases de uso médico, como oxigênio, óxido nitroso e dióxido de carbono, os compressores de diafragma são essenciais na produção de gases para anestesia, terapia respiratória e esterilização em instalações de saúde.

5. Pesquisa e uso laboratorial

• Os laboratórios contam com compressores de diafragma para compressão precisa de pequenas quantidades de gases especiais. Eles são ideais para manusear gases de alta pureza em experimentos, calibração e equipamentos analíticos.

6. Indústria de Alimentos e Bebidas

• Em aplicações como embalagem, carbonatação e preservação de alimentos, os compressores de diafragma comprimem gases como dióxido de carbono e nitrogênio, garantindo a conformidade com os padrões de qualidade alimentar, evitando a contaminação.

Limitações dos compressores de diafragma

1. Taxa de fluxo limitada

• Os compressores de diafragma são normalmente projetados para vazões baixas a médias, o que os torna menos adequados para aplicações de alto volume. Eles não são ideais para situações que exigem compressão contínua ou em grande escala de gases, como em grandes plantas industriais.

2. Alto custo inicial

• O design especializado e os materiais necessários para os compressores de diafragma podem torná-los mais caros em comparação com outros tipos de compressores. Isto pode ser uma barreira para operações de pequena escala ou empresas com orçamentos limitados.

3. Manutenção de Diafragmas

• Embora os compressores de diafragma tenham menos peças móveis do que outros tipos, os próprios diafragmas desgastam-se com o tempo e precisam ser substituídos. Esse requisito de manutenção pode aumentar os custos operacionais e o tempo de inatividade.

Tipos de compressores de diafragma

1. Compressores de diafragma com acionamento hidráulico

• Descrição: Em compressores de diafragma com acionamento hidráulico, um pistão hidráulico ou sistema de fluido aciona o movimento do diafragma. Este tipo proporciona operação suave e controlada, tornando-o ideal para aplicações que exigem controle preciso do processo de compressão.

• Vantagens: Esses compressores podem atingir altas pressões e, ao mesmo tempo, oferecer alta confiabilidade e desgaste mínimo no diafragma devido ao sistema de acionamento à base de fluido.

• Aplicativos: Usado em aplicações de gás de alta pressão, incluindo hidrogênio, oxigênio e outros gases industriais.

2. Compressores de diafragma com acionamento mecânico

• Descrição: Os compressores de diafragma com acionamento mecânico usam um virabrequim ou mecanismo de acionamento excêntrico para mover o diafragma. O acionamento mecânico oferece um método de compressão mais direto.

• Vantagens: Esses compressores têm um design mais simples, têm menos peças móveis e podem fornecer vazões mais altas em comparação com sistemas hidráulicos.

• Aplicativos: Comum em aplicações onde são necessárias altas taxas de fluxo, como em laboratórios ou operações industriais de pequena escala.

3. Compressores de diafragma de dupla ação

• Descrição: Em compressores de diafragma de dupla ação, o diafragma se move em ambas as direções, comprimindo o gás nos cursos de admissão e descarga. Isto aumenta a eficiência duplicando o volume de gás processado durante cada ciclo.

• Vantagens: Maior rendimento e eficiência em comparação com compressores de diafragma de ação simples.

• Aplicativos: Usado em aplicações de média a alta pressão que exigem altas vazões, como produção de gás ou estações de reabastecimento.

4. Compressores de diafragma de ação simples

• Descrição: Esses compressores apresentam um diafragma que se move apenas em uma direção, comprimindo o gás durante o curso de entrada e puxando o gás durante o curso de saída.

• Vantagens: Design mais simples, menor custo e menos requisitos de manutenção em comparação com sistemas de dupla ação.

• Aplicativos: Adequado para aplicações com volumes e pressões de gás mais baixos, como uso em laboratório ou aplicações industriais de baixo fluxo.

5. Compressores de diafragma de alta pressão

• Descrição: Esses compressores são projetados especificamente para lidar com gases em pressões extremamente altas (1.000 bar ou mais). Eles normalmente apresentam construção robusta e vedação aprimorada para gerenciar as intensas forças de compressão.

• Vantagens: Pode atingir pressões de descarga muito altas, garantindo compressão eficiente de gases como hidrogênio ou oxigênio em indústrias especializadas.

• Aplicativos: Usado em indústrias de alta pressão, como estações de combustível de hidrogênio, armazenamento de gás natural e instalações de pesquisa científica.

Comparação entre compressor de diafragma e outros tipos principais de compressores de ar
