Máquina de pulverização de concreto de alto rendimento 35M3/h Máquina de concreto projetado para construção de túnel

compartilhar com:

Máquina de pulverização de concreto de alto rendimento 35M3/h Máquina de concreto projetado para construção de túnel

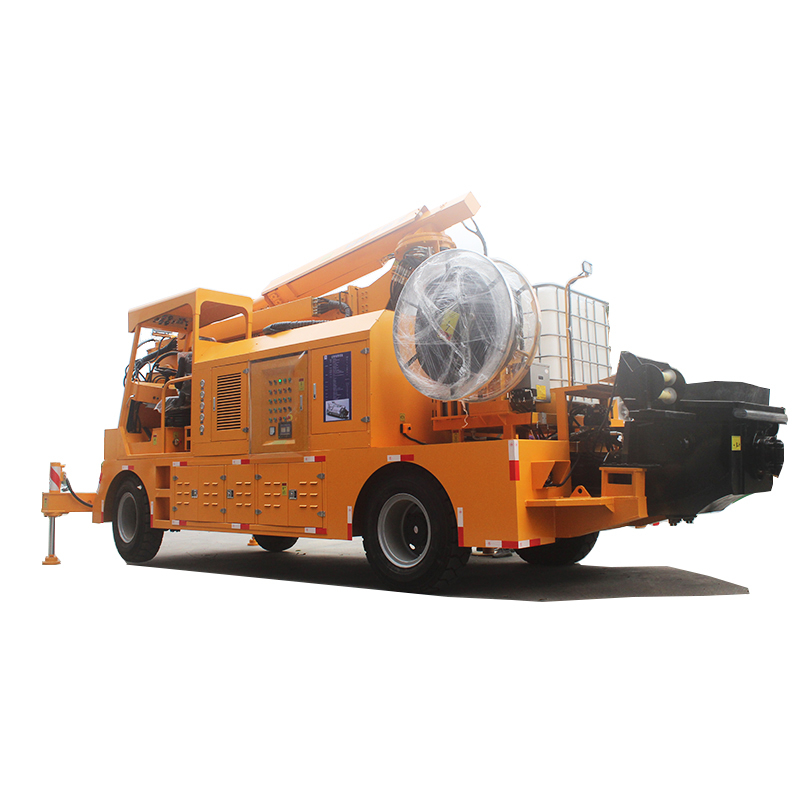

O manipulador mecanizado de pulverização de concreto AWT 3516N foi especialmente projetado para pulverizar projetos de concreto sob condições difíceis de construção. Projetado para executar automaticamente construções de concreto projetado úmido e seco. Esta máquina é muito adequada para estabilização de taludes ou mineração e construção de túneis que requerem pequenos manipuladores. O controle remoto sem fio pode ser usado para proporcionar mobilidade completa e maior segurança, permitindo que o operador fique longe de rochas recém-escavadas e concreto recém-pulverizado.

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
AWT3516N
Marca do Produto:
aivyter
Código Do Produto:
8413400000

Descrição do produto

preço da máquina de pulverização de concreto úmido

O AWT3516N oferece desempenho e precisão superiores, garantindo que o concreto seja aplicado de maneira suave e uniforme para um acabamento impecável. Sua tecnologia avançada e design inovador fazem dele a melhor escolha para empreiteiros e empresas de construção que buscam agilizar suas operações de concreto projetado.

Esteja você trabalhando em um projeto de construção de túneis, operação de mineração ou desenvolvimento de infraestrutura, o AWT 3516N está equipado para realizar o trabalho com facilidade. A sua construção robusta e características de fácil utilização tornam-no num activo valioso em qualquer local de trabalho.

Características do produto:

Econômico, confiável e estável.
Vantagens da lança: telescópica de dois estágios e giratória de dois estágios, proporcionando total visibilidade durante a operação.
Ideal para: áreas de trabalho de pequena escala em paredes laterais simples e duplas, áreas com grandes volumes invertidos (sem necessidade de movimentação do veículo), valas centrais profundas, suporte de taludes de poços de fundação, paredes de túneis de defesa aérea civil, túneis horizontais/poços inclinados, e portais de túnel reverso.
Controle hidráulico: Válvula multidirecional de controle proporcional sensível à carga elétrica para operação precisa e suave, com velocidade de braço ajustável e controle remoto sem fio.
Chassi de engenharia: tração nas quatro rodas, direção nas quatro rodas, com capacidade de caminhada inclinada e em oito direções para excelente manobrabilidade.
Melhore o sistema de bombeamento, melhore a configuração da tubulação, reduza a pressão de bombeamento e aumente a compatibilidade com diferentes materiais.
Utilizando um design de cilindro duplo de aceleradores 1000L+500L para atender aos requisitos de projetos de pulverização em grande escala em uma única operação.

Principais parâmetros técnicos:

Sistema de chassi	Transmissão com conversor de torque hidráulico de combustão interna, tração nas quatro rodas, direção nas quatro rodas
Motor	Potência de saída da marca YUNNE: 92KW/2400rpm
Sistema de transmissão	Sistema de transmissão hidráulica
Velocidade de viagem	Engrenagem de baixa velocidade 0-5km/h, engrenagem de alta velocidade 0-15km/h
Habilidade de escalada	40%(22°)
Distância mínima ao solo	400mm
Ângulo de balanço da suspensão	±10°permite que o chassi se adapte melhor a superfícies irregulares da estrada
Direção	Direção hidráulica nas quatro rodas, com funções de deslocamento diagonal e em forma de oito
Raio de giro mínimo	Dentro de 3500 mm, fora de 7300 mm
Peso	17t
Dimensão Geral	8970x2500x3500mm (CxLxA)

Bomba de transferência de concreto	Bomba de concreto de pistão acionada hidraulicamente AWT-SPJ30, válvula de pêndulo tipo S de comutação rápida automática, tremonha equipada com peneira vibratória e comporta de descarga com abertura inferior
Capacidade de transferência de bombeamento	35m3/h, 4-35m3, ajustável
Pressão máxima de transporte	8 MPa
Tamanho agregado	16mm

Unidades de energia eletro-hidráulicas
Motores elétricos	55KW/1480rpm; grau de proteção: IP54
Bombas hidráulicas	O mais recente sistema de bombeamento otimizado, desempenho estável e confiável. As bombas e válvulas principais adotam marcas famosas nacionais e internacionais.

Braço robótico de concreto projetado	O braço de pulverização telescópico e rotativo de dois estágios é totalmente controlado hidraulicamente e o braço pequeno é dobrado, portanto, não há ponto cego na operação. Pode ser operado por controle remoto com e sem fio, e a velocidade de cada movimento do braço pode ser ajustada, com regulação de velocidade contínua.
Altura máxima do concreto projetado	16m
Largura máxima do concreto projetado	30m
A maior distância do concreto projetado	15m (frente)
Altura mínima do túnel de concreto projetado	4m
Profundidade máxima do concreto projetado	8m (abaixo da superfície de estacionamento)
Ângulo de inclinação da lança pequena	-90° ~ +90°
Ângulo de inclinação da lança grande	-30° ~ +65°
Telescópica de dois estágios	Lança telescópica de dois estágios
Grande rotação do braço	270 Giro
Rotação de braço pequeno	Balanço de 360°, braços grandes e pequenos podem ser dobrados em 0°.

Tambor coagulante de dupla velocidade	1000L+500L

Carretel de cabo
Rebobinamento acionado por motor hidráulico	Especificação do cabo 3x35+1*16

Acelerando a bomba de transferência de coagulante	Acionamento por motor hidráulico, controle proporcional eletro-hidráulico
Capacidade de saída	30-1000L/h
Controlar	Realização de controle remoto e interface homem-máquina (display), ambos podem controlar o fluxo específico

Tubulação e acessórios de concreto projetado
Tubo articulado de saída da bomba de concreto, redutor DN125-100 e tubo de entrega DN90, dispositivo de injeção de ar aditivo e comprimido e trocador de fluxo, etc.

(Opcional)
Sistema de limpeza de alta pressão, câmera de ré, bomba de auto-sucção para acelerador
(1) Sistema de limpeza de alta pressão: bomba de água de alta pressão tipo êmbolo, acionamento por motor hidráulico, com mangueira de limpeza e pistola de água
(2) Câmera de ré.
(3) bomba de auto-sucção para acelerador
